PIC16F1824 ve ESP8266-01 ile WiFi RGBW LED sürücü (Android telefon desteği ile)

Çoğumuzun elinde o veya bu şekilde akıllı telefonlar vardır. En azından bu telefonları kullanarak bir şeyleri kontrol edebilmeyi düşündünüz mü; bilemeyiz. Sonuçta cep telefonu neredeyse, bir bilgisayar kapasitesine erişmiş durumdadır.

Tabii özellikle LED ekran TV ve monitörlerin yaygınlaşması ile LED dediğimiz (üzerine elektrik uygulandığı zaman ışık veren elektronik ürün-Türkçe açılım olarak Işık Yayan Diyot) günlük hayatımızda daha fazla yer almaya başlamıştır.

Çoğu kez, cep telefonu ile kontrol devrelerinde bir röle, bir transitör veya doğrudan bir LED'i yak söndür işlemlerini gerçekleştirmişsinizdir. Tabii ışık şiddeti sabit ve devrenizin izin verdiği ölçüdedir.

Soldaki RGB LED dizisi, sağdaki beyaz LED dizisi. Her ikisi de 12Volt ile çalışmaktadır.

Alüminyum tabanlı şerit LED'ler. (Elbette 12Volt ile çalışmaktalar)

Bu projede bir beyaz renk ve 3 adet kırmızı, yeşil ve mavi ışığın şiddeti ayarlanmasında (RGB) Wifi ile cep telefonu veya tablet üzerinden kontroluna olanak veren bir sistem sunulmaktadır. (Burada kırmızı, yeşil ve mavi renklerin kullanımı ışığın renk bileşimleri ile ilgili bir konudur. Yani bu üç rengin birleşimi beyaz rengi oluşturur. Boya yaklaşımından biraz farklı bir durumdur. Olayı televizyon veya ekranlarınızda gözlemleyebilirsiniz. Denemesi bedava.) Çoğu durumda RGB olarak satılan şerit LED'lerin ortak ucu artı'dır.

Daha güçlü transistörler takılmış RGB sürücü devresi.

Burada dikkat edilmesi gereken tek konu LED'lerin ortak ucunun artı (+) ve her bir renk kanalının LED'lerin eksi (-) ucuna bağlanması gerekliliğidir. LED olarak 12V şerit LED kullanımı uygundur. İstenirse 24V'da kullanılabilir. Güç kaynağı anahtarlamalı olduğu için esnek güç girişini kabul edecektir. Buradaki zorunluluk, besleme ile LED devres gerilim seviyesinin uyumlu olmasıdır. Aksi durumda LED'lerin zarar görmesi kaçınılmaz veya zaten çalışmayacaktır.
Kullanım alanları özellikle dekoratif aydınlatmalarda yardımcı öge olarak kullanılabilir.  Dahası için hayal gücü ...

Kutulu haldeki RGBW sürücü

RGBW (krımızı, yeşil, mavi, beyaz) sürücünün üstten görünümü.

Devreyi yapmak sorun değil, asıl olay kutulamada. Bu iş için öncelikle hatır kutuları baksak da, gördük ki devreye özel kutu tasarımı kaçınılmaz. Bu nedenle gerektiğinde temin edebileceğiniz kutusu (veya kutulu hazır ürün) var.

Malzeme yerleşimi..

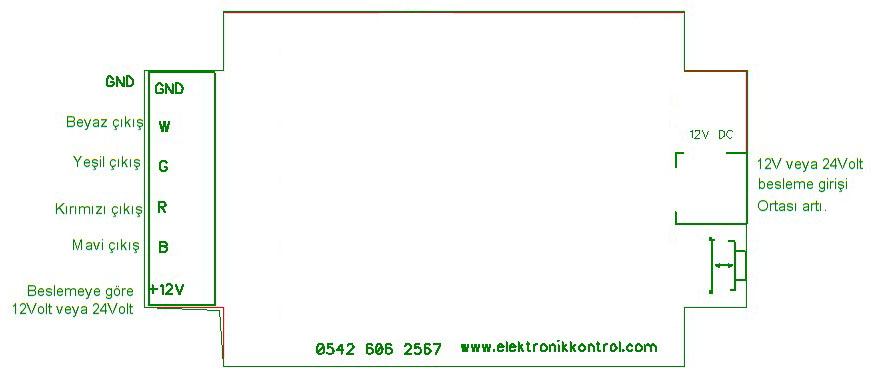

Bağlantıları.

Boş RGBW kartının görünümü. Bağlantı uçlarının yazısı PCB üzerinde yazsa da  üzerine klemens takılınca klemensin altında kaldığından, görülmeyecektir.

Eleman	Tanımı	Miktarı
10uF elektrolitik	radyal (çap 5mm, yükseklik 7.5mm)	3
100uF elektrolitik	radyal	1
470pF	SMD 805	1
100nF	SMD 805	3
SB1100	sckottky diyot	1
LED	SMD 805	1
2x4 sıra pin dişi	bacak arası 2.54mm	1
330uH	kondansator tipi bobin	1
adaptor girişi	90 derece adaptor girişi	1
RTR040N03	Sot23 N kanal lojik level mosfet	4
1k	SMD 805	4
2k2	SMD 805	1
10R	SMD 805	4
10k	SMD 805	6
3k6	SMD 805	1
1k2	SMD 805	2
0,33R 1/2W	½ W dip direnç	1
dik buton	90 derece 2 bacaklı 6x6 tak buton	1
MC34063	Soic 8 /150mil	1
PIC16F1824	Soic 14 /150mil	1
LM1117-3V3	SOT223 3.3V regülator	1
3A sigorta	kart tipi 3A sigorta	1
6'lı klemens	90 derece bacak arası 5,08mm	1
5'lı sıra pin	bacak arası 2.54mm erkek	1
RGBW modül	R,G,B,W renkler için  12V LED modül (*)	1
12Volt Adaptör	Adaptör girişine uygun fişi olan 12Volt adaptör(*)	1
Devre için kutu	PCB yapısına uygun kutu(*)	1

Malzemeleri çoğunluğu, neredeyse tamamına yakını yüzey montajdır. Mosfetler, istenirse daha yüksek akımlı bir model ile değiştirilerek daha fazla sayıda LED sürülmesi mümkün olabilir.

Sahibinden.com adresinden boş plastik kutuyu satın alabilirsiniz.

Sahibinden.com adresinden kutulu çalışır durumda cihaz satın alabilirsiniz.

Sahibinden.com adresinden çalışır durumda devreyi satın alabilirsiniz.

n11.com adresinden boş plastik kutuyu satın alabilirsiniz.

n11.com adresinden kutulu çalışır durumda cihaz satın alabilirsiniz.

n11.com adresinden çalışır durumda devreyi satın alabilirsiniz.

Çalışır durumda Makara şerit LED'ler ile birlikte devre.

Cep telefonunda kullanılan programının  2 ekranı.

Cep telefonu programını  adresinden indirebilirsiniz.

Yok programını ben yazacağım diyenler için kullanılan resimler adresinden indirilebilir.

PIC16F1824 ve ESP8266-01 ile WiFi RGBW LED sürücü (Android telefon desteği ile) ile ilgili kullanım bilgilerine erişebilirsiniz..

Android cep telefonu veya tablet için programlar sayfasından erişilebilir.
