Geliştirdiğimiz projeler içinde kullanmayı planladığımız ESP8266 modüllerini (özellikle ESP8266-01 ve ESP8266-07 modüller üzerine) kullanmak için programlayıcıya, ihtiyacımız olduğunu farkettiğimizde bu ürün üzerinde çalışmaya başladık. Hatta bu ürüne birde gerektiğinde üzerinde USB bağlantısı bulunmayan Arduino kartlarına programlama için port ekledik. İlerleyen projelerde gördük ki, Nextion ekranlarında programlanmasında bu kartın kullanımı gerekiyor.
Aynı zamanda ESP modüllerin çalışmasını test etmek için de bu kart kullanılabilmektedir. Daha sonraki incelemelerimizde ESP8266-07 ile aynı bacak yapısına sahip ESP8266-08 ve ESP8266-12 modüllerine kullanılabileceği gözlendi. (hatta ESP8266-12) denemesi yapıldı.

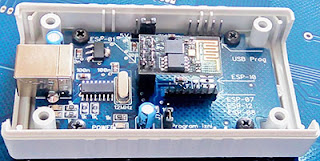

ESP programlayıcı üzerine takılmış, ESP8266-01 programlama ve gerektiğinde bilgisayar üzerinden test etmek devresi..
ESP programlayıcı üzerine takılmış, ESP8266-07 programlama, gerektiğinde bilgisayar üzerinde test etme.
ESP programlayıcı üzerine takılmış, ESP8266-07 programlama, gerektiğinde bilgisayar üzerinde test etme. (ESP8266-01 konnektörüne küçük bir kart üzerinden takılmış durumda.)
HC06 veya HC05 programlama için ESP programlayıcıya takılmış durumda. Ne programlanacağını anlaşılması için özellikle kullanıcı şifresi ve baud hızı değiştirmek için gerektiği durumlarda kullanımı gereklidir. (programlama izni bluetooth kartı üzerinde yapılmalıdır) Hele ki yapılan programların çalışmasını test etmek için gereklidir.
Üzerinde seri port olmayan Arduino kartlarında programlamak için ESP programlama kartı kullanılabilir. Yapılması gereken kartın kenarındaki USB prog konnektöründen kablo ile bağlantı yapılması gereklidir.
Nextion ekranların üzerine veri yüklemek için ESP programlayıcı kullanılmaktadır. Resimde görülen ekran üzerindeki görüntü Arduino PLC test için geliştirilmiş bir çalışmaydı.
Nextion ekranın ESP programlayıcı kablo bağlantısı görülmektedir. Ekran üzerindeki butonlara basıldığı zaman örneğin bilgisayar ekranı üzerinde görülebilir.
Eleman
Tanımı
Miktarı
100nF
SMD 805
11
10uF/16V
CAPAE-5.3x5.3h6.1
2
1N5819
SMA
1
LED
SMD 805
3
1k
SMD 805
6
10k
SMD 805
1
LM1117-3V3
SOT223 3.3V
regülator
1
FT232RL
SOP28
1
USB konnektör
USB B jack 90
derece kart tipi dişi
1
1x3 sıra pin
erkek
bacak arası
2.54mm
1
1x5 sıra pin
erkek
bacak arası
2.54mm
1
1x2 sıra pin
erkek
bacak arası
2.54mm
1
8'lı tek sıra
erkek
bacak arası 2
mm
2
2x4 sıra pin
dişi
bacak arası
2.54mm
1
jumper
bacak arası
2.54mm
2
Kitap ile birlikte verilen PCB üzerindeki kartın yolları ve eleman montajları.
Sahibinden.com adresinden boş PCB satın alabilirsiniz Sahibinden.com adresinden montajlı ürün olarak satın alabilirsiniz
n11.com adresinden boş PCB satın alabilirsiniz n11.com adresinden montajlı ürün olarak satın alabilirsiniz
Tanıtım filmi
USB – ESP Wİ-Fİ - Arduino Programlayıcı ile ESP8266-1 programlanması
USB – ESP Wİ-Fİ - Arduino Programlayıcı ile ESP8266-07 programlanması
USB – ESP Wİ-Fİ - Arduino Programlayıcı ile HC06 modül ayarlarının değiştirilmesi.
USB – ESP Wİ-Fİ - Arduino Programlayıcı ile Nextion Ekrana Nextion programı üzerinde oluşturulan bir programı yükleme
Devreyi yaptı Arduino ile ESP modül programlasın diye, ama baktık ki her gün yeni bir kullanım alanı bulunuyor.
Bu kullanım alanlarından biri de , STM32F103xx çipi bulunan kartların programlanmasında kullanılabilmesi oldu. Nasıl olduğu konusunda yakın bir zaman diliminde bir film ekleyeceğiz..
(Denediğimiz için söyleyebiliyoruz).
